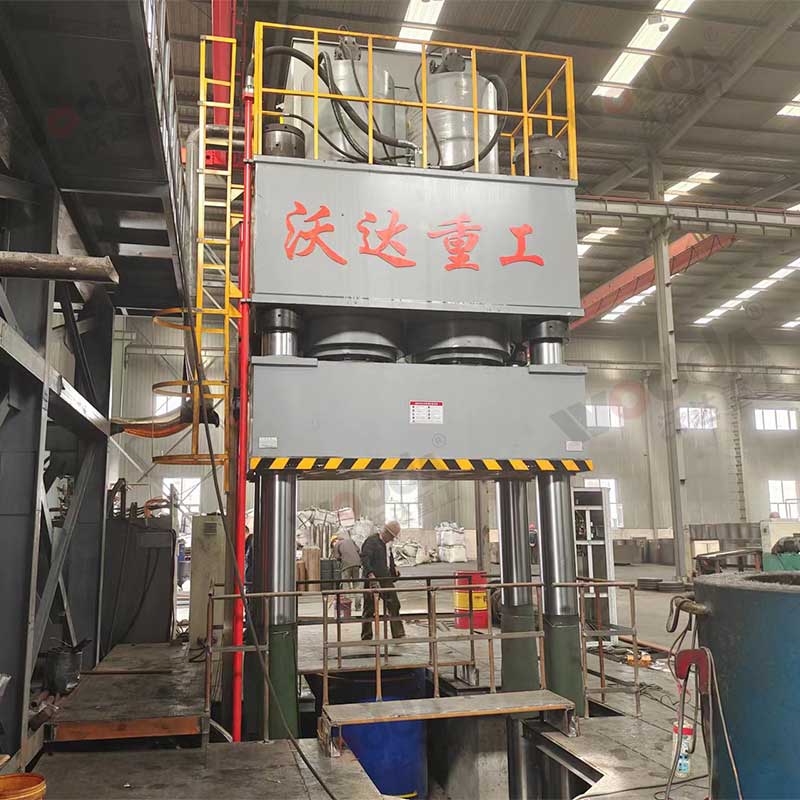

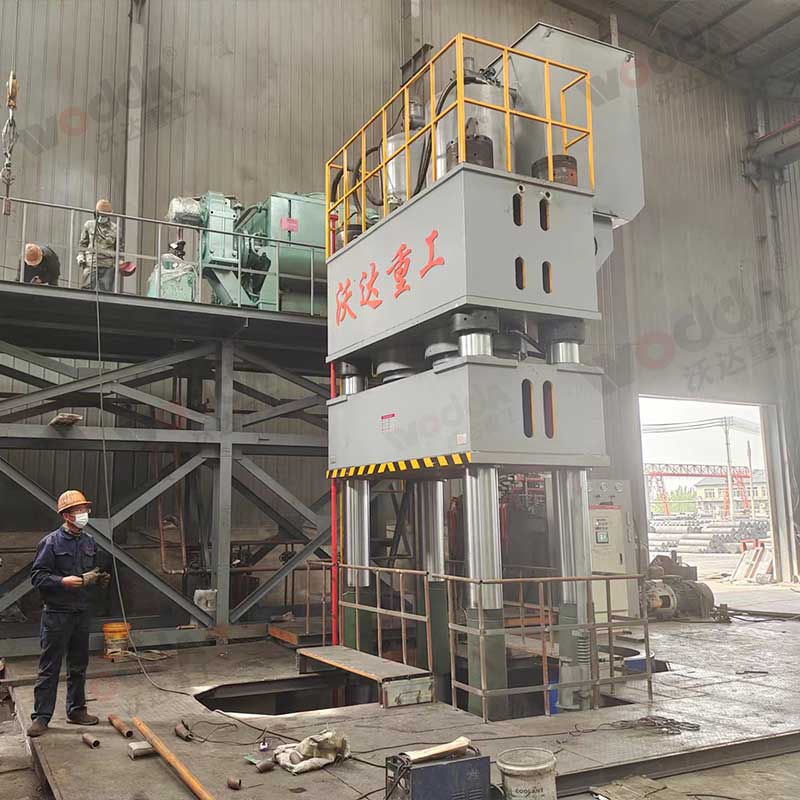

石墨坩堝成型設備-1500噸坩堝成型液壓機，是液壓機廠家沃達重工為河南客戶設計定做，該設是采用四柱式導向結構，由機架、液壓系統、電氣控制系統等組成，通過管路及電氣連接起來構成主機；機架部分由機身、液壓缸、限位裝置等組成；液壓系統由插裝閥、集成油路、泵組及油箱等組成；電氣控制系統由操作箱及各種控制元件等組成。

石墨坩堝生產設備-1500噸雙工位坩堝成型液壓機可自由設定排氣次數，1、2號工位輪流工作，壓制效率高，脫模采用多級液壓系統，脫模流暢，保證坩堝密度。該系列液壓機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。具有壓制速度快、精密度高等優點。

坩堝液壓機的應用：主要適用于坩堝壓制、推出、脫模動作連貫完成工藝。包括石墨坩堝液壓機、耐火材料坩堝液壓機、石英坩堝壓力機等。

石墨坩堝成型設備-1500噸坩堝成型液壓機特點：

1、主機采用大開口小臺面結構，便于成品取出和受力均勻；

2、三橫梁采用鋼板二保焊焊接后再進行振動時效處理和回火處理，保證了結構的的強度和穩定性；

3、1500噸坩堝成型液壓機的電控系統采用PLC控制+伺服系統，配備工業觸摸式顯示屏，可以實現手動和半自動控制，效率高且噪音低；

4、配備頂出回程缸、安全支撐桿（或者插銷式安全鎖緊裝置）和油溫冷卻裝置，還可加裝光幕保護裝置，提高生產和維修過程中的安全性。

石墨坩堝成型設備-1500噸坩堝成型液壓機性能特點：

1、1500噸坩堝成型液壓機采用三梁四柱雙缸結構，根據客戶實際生產需要，設計為大開口、小臺面機型，

2、滑梁加厚加強處理，以適應高強度的壓力而不易變形受損；立柱采用實心圓鋼經車床拋光后，再進行中頻淬火、外圓磨床精磨、鍍鉻等處理，保證立柱表面的硬度和強度，不易刮傷，高壓下立柱不易變形。

3、有手動、自動、半自動操作方式

4、定壓、行程兩種工藝，所需壓力、行程、速度可在一定范圍內調節

5、設備電控系統采用PLC集成塊控制，可實現自動、手動。

6、坩堝液壓機液壓系統具有噪音低，能耗低，油溫發熱小，運行穩定等特點。

 石墨坩堝成型設備機械部份：

1.1 機器結構和功能

1.2 1500噸坩堝成型液壓機由主機、液壓傳動系統、電氣控制系統和潤滑系統組成。

1.3 坩堝成型液壓機的操作方式設有手動，點動，半自動切換控制三種操作方式。操作方式由轉換開關進行選 擇，按鈕集中控制。

1.4 機身為三梁四柱式結構，滑塊導向為立柱圓柱面導向，導套為對開導套以利于維護。立柱為四螺 母結構，以便于機身預，三梁為鋼板焊接件。

1.5 坩堝成型液壓機滑塊為上傳動單缸加壓結構形式。

1.6 液壓系統主控制系統采用二通插裝閥集成系統。

1.7 液壓系統主油泵采用海特克內嚙合齒輪泵。

1.9 滑塊主油缸采用活塞式油缸，油缸密封選用原裝進口 U 形 密封圈密封。

1.10 石墨坩堝成型設備-1500噸坩堝成型液壓機動力系統、電氣柜放置在機器右端，操作按鈕箱放置在機器右前部。

1.11 液壓系統設有油位指示、油液冷卻和過濾系統，油液冷卻選用水冷。

1.12 滑塊導套潤滑采用稀油潤滑。

1.13 石墨坩堝成型設備-1500噸坩堝成型液壓機滑塊、頂出油缸行程控制均采用接近開關控制。

2、石墨坩堝成型設備主要由主機、液壓系統、電氣控制系統、安全防護系統及其它輔助部件組成。

2.1 主機：石墨坩堝成型設備-1500噸坩堝成型液壓機機身為三梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。

2.1.1 上梁：焊接件，鋼板焊接而成，焊后震動時效消除內應力。

2.1.2 工作臺：焊接件，鋼板焊接而成，焊接后經震動時效，消除內應力，工作臺上平面加工有 T 型槽，用以固定模具。

2.1.3 滑動梁：焊接件，鋼板焊接而成，焊接后經震動時效，消除內應力。滑動梁四角立柱孔內裝有導套導向，下平面加工有 T 型槽以固定模具，上平面與主缸相連。

2.1.4 立柱：材料為 45＃鋼調質，立柱采用螺母緊固，以便于機身預緊。立柱經調質處理，導向部分表 面鍍硬鉻，提高表面精度、耐磨性及較強的抗偏載能力。

2.1.5 鎖母：材料為 45#鋼，每根立柱需用 4 件，螺紋與立柱相配。

2.1.6 導套：導套安裝在滑塊立柱孔中，為對開式以便于維護，導套內加工有潤滑槽，并安裝有防塵圈。

2.1.7 主油缸：油缸為鍛件。

2.1.8 動力系統：液壓系統主油泵采用海特克內嚙合齒輪泵，該泵結構合理，性能優越。液壓系統中閥塊采用二通插裝閥塊，高度集成，減少管路。二通插裝閥具有結構緊湊、 響應快、內泄小、動作靈敏穩定、流量大、抗污染能力強，使用維護方便，壽命長等優點。

2.1.9 充液閥 充液閥選用常閉式充液閥，該閥為標準產品，性能優良穩定。

2.1.10 管路：所有管路用硬管連接，管路布局要美觀，與閥連接處可用軟管。

2.1.11 油箱：油箱為鋼板焊接結構，其上安裝有油位指示計，可對油位進行顯示，油箱安裝時要進行酸洗、鈍化和防銹處理。

2.1.12 液壓泵站：油箱放在電機上面，做成一體式泵站，占地空間小，液壓站置于設備的右部，設備結構緊湊、并裝有安全防護，主機與泵站前方為操作臺。

2.1.13 壓力顯示裝置：本機壓力顯示采用壓力表顯示。

2.1.14 電氣控制系統：電氣控制系統分為動力系統和控制系統兩部分 動力部分包括控制總電源，各個 電動機的啟停及保護開關等，大電動機的啟動均采用降壓起動，電源采用三相四線制。 控制部分包括控 制箱和移動操作臺，控制箱可根據客戶要求安裝有 PLC 可編程序控制系統，可完成對該機全部動作的控 制，移動操作臺可完成該機的全部動作的操作，設有液壓機各部分動作的操作按鈕，功能轉換開關，各 個電機的啟停按鈕及各部分的報警，監視指示燈等。電氣控制箱內設置有照明燈和通風換氣裝置，電氣 控制箱具有良好的密封性，能有效的防止灰塵侵入。

石墨坩堝成型設備-1500噸坩堝成型液壓機可根據客戶需求設計的石墨坩堝自動加工生產線，其特征在于，包括上料裝置、對中機構、端面銑加工車床、外圓加工車床、內孔加工車床、下料裝置和傳送裝置。
