1500噸四柱拉伸液壓機也稱液壓墊拉伸液壓機，采用三梁四柱結構形式，機身由上梁、滑梁、工作臺、液壓墊、頂桿、油缸、立柱、充液箱、限位機構等組成。液壓墊拉伸液壓機系統采用伺服系統控制，拉伸壓力、速度和位移精度好控制，保證拉伸出來的產品高度一致。液壓機帶PLC可編程控制器和觸摸屏，可以直觀的查看一些數據并方便及時作出調整。拉伸液壓機操作按鈕集成在一個可移動的按鈕操作臺上，在一定的距離范圍內可隨意移動其位置，方便操作。

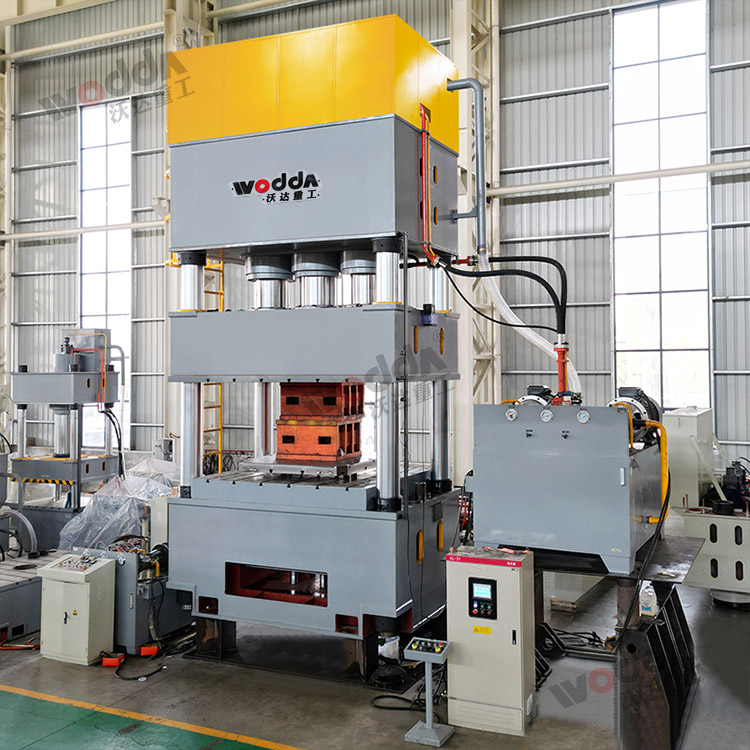

1500噸四柱拉伸液壓機車間實拍圖

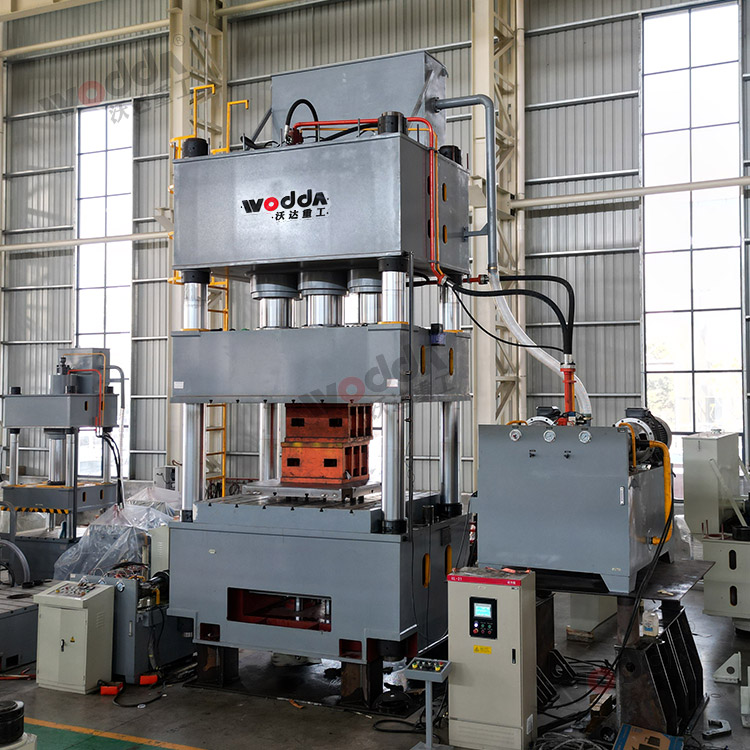

1500噸四柱拉伸液壓機側視圖

液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

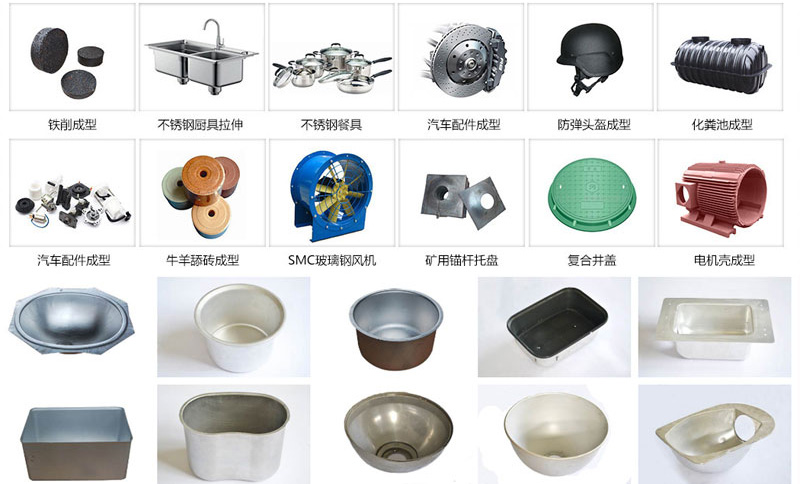

設備適用范圍：

YQ27系列四柱拉伸液壓機適用于金屬的薄板拉伸工藝，可塑性材料的壓制工藝，具有獨立的動力機構和電氣系統。采用PLC自動控制，并可實現手動、半自動、自動三種操作方式。本機器的工作壓力、壓制速度、行程范圍局可根據工藝需要進行調整。工作時滑塊在任意位置均可靜止。采用三梁四柱結構形式，整機結構簡單，外形美觀，液壓系統采用插裝閥，結構緊湊動作靈敏穩定，便于故障的診斷和排除。

設備主要結構：

1、主機

機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。

2、液壓控制系統

3、電氣控制系統

4、潤滑系統

5、安全防護系統

設備使用條件：

1、設備工作區域溫度：0~50℃（±）

2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％

3、冷卻方式：水冷裝置

4、液壓系統使用介質：46號抗磨液壓油

1500噸液壓墊拉伸機試機：
