灰斗車是一種運輸建筑垃圾、泥土、石材等的專用運輸車輛，通常用于城市建設和道路施工等領域。其車斗本體可采用沖壓拉伸一體式成型方法，常用315噸、400噸、500噸等液壓機，四柱式或框架式結構，是一款帶有液壓墊的拉伸機設備，也稱灰斗車?yán)煲簤簷C(jī)、手推車?yán)煲簤簷C(jī)。

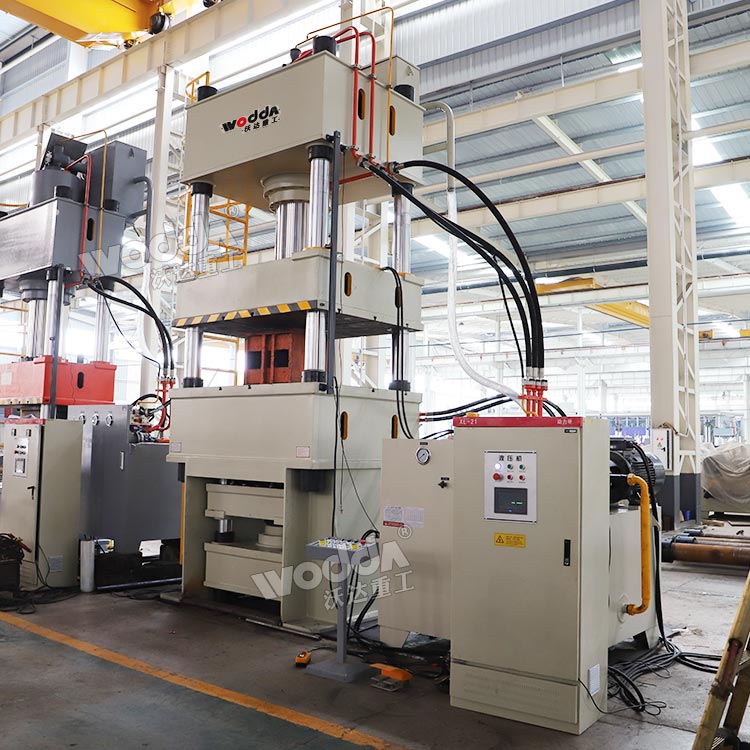

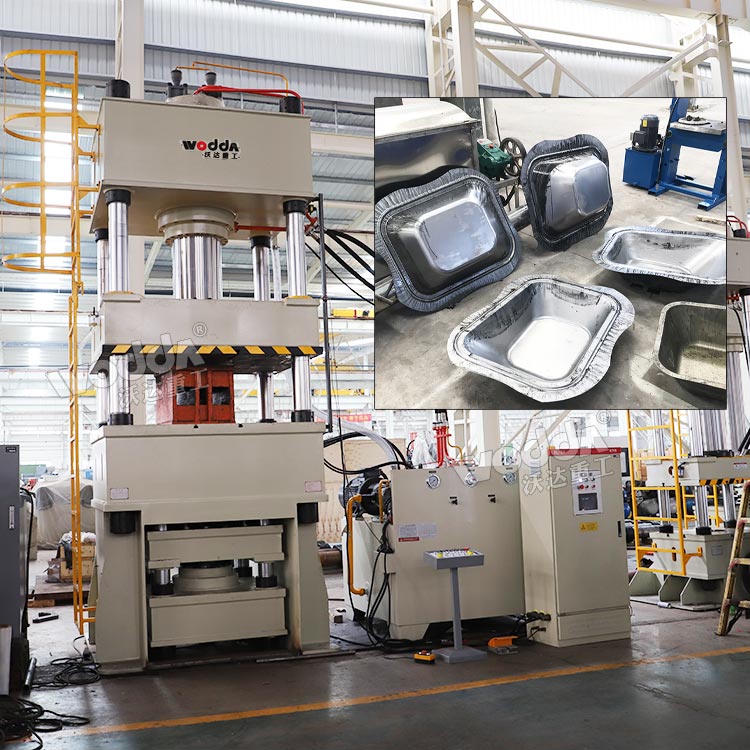

本文500噸手推車?yán)煲簤簷C(jī)是一款500噸三梁四柱液壓機，采用三梁四柱式結構，采用反拉伸工藝，液壓墊可安裝于工作臺中或工作臺外。液壓系統采用插裝閥，電氣系統采用PLC自動控制，具備點動，半自動功能，行程、壓力、速度在一定范圍內均可調，滿足金屬制品成型件的需要，可根據用戶需要配備打料裝置、移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。

500噸三梁四柱液壓機帶液壓墊是為了拉伸出來的產品光滑無皺褶，大面積拉伸以及弧度較深的產品拉伸，可配伺服系統，節能省電、噪音低、體積小，速度可調、行程可調等優點，液晶觸摸屏可任意設置，工作運行平穩，方便操作?；叶奋?yán)煲簤簷C(jī)采用三梁四柱式結構，具有操作簡便、工作穩定，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產?；叶奋?yán)煲簤簷C(jī)結構簡單經濟實用，它由上橫梁，滑塊，工作臺，立柱，主缸，液壓動力系統及電器系統等部件組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性好。

500噸手推車?yán)煲簤簷C(jī)性能優勢：

（1）采用四柱導向結構，導向精度高，抗側向力強。

（2）結構簡單，經濟實用。采用45#整體鑄鋼，鋼性好、堅固、耐用、精度高。

（3）500噸手推車?yán)煲簤簷C(jī)主缸采用合金鑄鋼并經精密研磨，在高壓狀態下使用穩定性高。

（4）可增加數控系統，在拉伸動作過程中，主缸及壓邊力隨著片材面積在額定范圍內變化(選配)。

（5）500噸三梁四柱液壓機具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命。

（6）可實現在規定范圍內按工藝要求調節：定壓、定程兩種成型工藝，操作簡便。

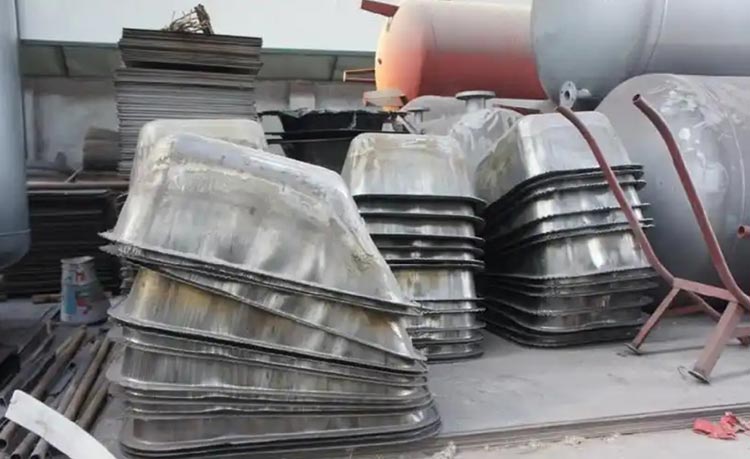

灰斗車車斗生產過程包括：拉伸、落料、成型、卷邊等。一種工序需要一種模具。灰斗車車斗拉伸模具主要特點是上模采用與車斗內腔相仿形的凸模，壓邊和下模采用與車斗上口外沿外相仿形的壓邊和凹模，用本模具所制造的車斗與現有灰斗車車斗制作結構相比，具有成型快、無焊縫、不開縫、不漏水、堅固耐用等優點。

500噸手推車?yán)煲簤簷C(jī)是一種常見的液壓設備，它的結構主要包括以下幾個組成部分：

1、上梁：上梁是液壓機的上部支撐結構，通常由高強度鋼板焊接而成。上梁上方安裝有液壓缸，并通過液壓系統提供的液壓力來驅動上下移動。

2、下底座：下底座是液壓機的底部支撐結構，通常由鋼板焊接而成，具有足夠的剛性和穩定性。下底座上安裝有固定在地面上的螺栓孔，用于穩固液壓機。

3、液壓缸和活塞：液壓缸是灰斗車?yán)煲簤簷C(jī)的核心組件之一，通常安裝在上梁和下底座之間。液壓缸內部包括氣缸筒和活塞，液壓力通過活塞作用產生，并推動上梁的運動。

4、液壓系統：液壓系統是液壓機的動力來源，包括液壓泵、液壓閥、油管路和控制系統等。液壓系統負責提供液壓壓力，控制液壓缸的運動和壓力的調節。

5、工作臺面：工作臺面是手推車?yán)煲簤簷C(jī)上用于放置工件的平臺。工作臺面可以固定或可移動，以適應不同形狀和尺寸的工件，并通過液壓機的運動來施加拉伸力。

6、安全保護裝置：為了確保操作人員的安全，通常配備各種安全保護裝置，例如緊急停止按鈕、防護罩、安全傳感器等，以避免意外事故發生。

山東沃達重工機床有限公司是專業生產拉伸液壓機廠家，提供金屬拉伸成型整體解決方案，長期致力于沖壓、鈑金、鍛造等各類中高端金屬板材加工設備的研發制造，是國內專業的中高端金屬成形裝備制造企業，涵蓋了液壓拉伸機、金屬薄板拉伸液壓機、不銹鋼拉伸液壓機、三梁四柱液壓機、框架式液壓機等、產品廣泛應用于汽車、家電、航空、船舶、新能源、新基建、五金電子等生產領域。
