本機為一臺1000噸框架式液壓機，是公司專門為客戶量身定做一種框架式結構帶有液壓墊裝置的拉伸機，主要用于金屬板材的沖壓拉伸成型，也稱1000噸框架式薄板拉伸液壓機，配有PLC及觸摸屏控制、伺服控制系統，可實現點動、半自動、自動多種操作方式。工作壓力、行程范圍均可根據工藝需要進行調整。山東沃達重工100噸-3000噸框架式液壓機均可設計生產，了解更多，歡迎來公司考察或電話咨詢：18963222388（可加微信）

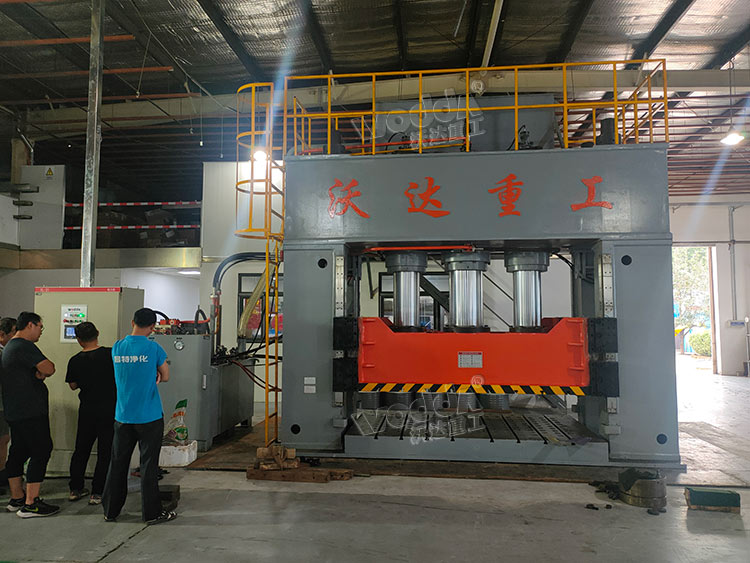

1000噸框架式薄板拉伸液壓機

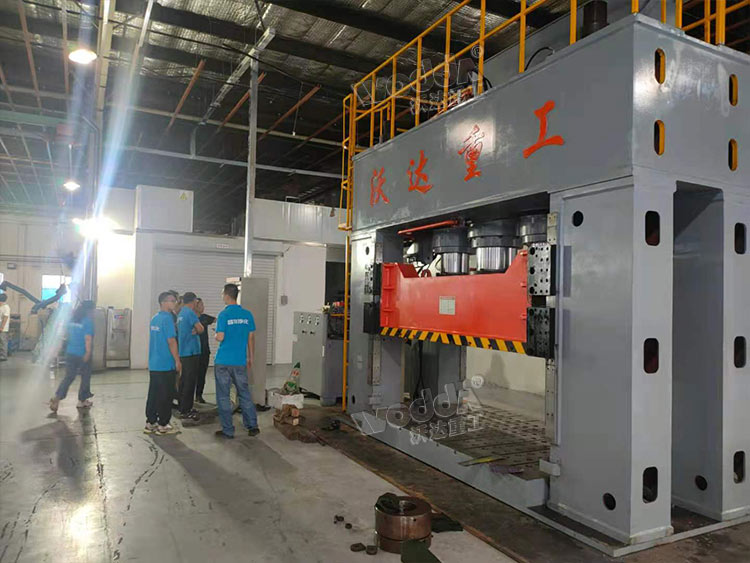

1000噸框架式液壓機

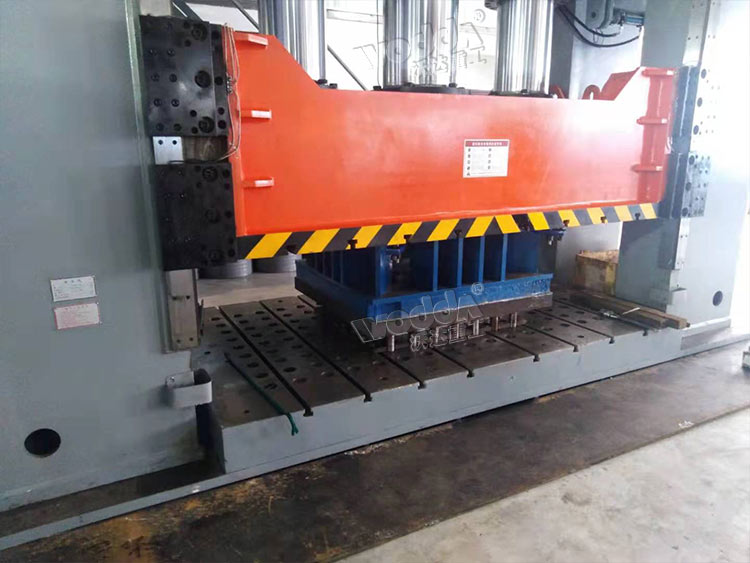

1000噸框架式液壓機工作臺
性能與特點：
◆機身采用整體框架式結構，四角八面導軌，導向精度高，抗偏載能力強；
◆采用PLC+觸摸屏控制，通過軟件編程可實現多種加工工藝要求，并提供直觀信息，方便維護、檢修；
◆液壓系統采用插裝閥集成系統，動作穩定，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點；
◆工作臺墊板下方設有液壓墊，工作臺上面設有足夠的頂桿孔，可實現拉伸、頂出、不頂出三種工作范圍。
1000噸框架式液壓機的結構組成：
1、機身
1000噸框架式液壓機_1000噸框架式薄板拉伸液壓機機身各部件由鋼板焊接的結構件組成，焊后經時效震動消除焊接應力。其中下橫梁、支柱、上橫梁通過拉桿預緊（液壓預緊）構成組合框架；機身中間設有滑塊、滑塊導向采用四角八面導軌，支柱上的導軌采用可拆卸導軌。
2、上梁、底梁
上梁、底梁由優質鋼板焊接而成，焊后進行消除內應力處理，確保設備自身結構和精度穩定性。上梁上加工有主缸安裝孔。底梁內部安裝液壓缸。
3、支柱
支柱由優質鋼板焊接而成，焊后進行消除應力處理。支柱上安裝有可調的滑塊導向塊。
4、拉桿、鎖母
拉桿、鎖母材料均為45#鋼。拉桿與鎖母螺紋相配，通過超高壓預緊裝置預緊，鎖緊機身。
5、滑塊為鋼板焊接箱形結構，滑塊底面板為整塊鋼板，保證足夠的剛度和強度。滑塊采用四角八面導軌導向，在左右支柱上共設有4組導向塊，滑塊的導板在導軌上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與工作臺的平行度，調整方便，調整精度高，調整后精度保持性好，抗偏載能力強。導軌摩擦副一側為合金材料，另一側采用銅基合金材料。此外，導軌經淬火處理，硬度在HRC55以上，耐磨性能良好，使用壽命長?；瑝K導軌面設有加油孔自動加油，以便潤滑運動部位。
6、油缸
1000噸框架式液壓機_1000噸框架式薄板拉伸液壓機油缸采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，表面鍍鉻處理，使用壽命長。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能穩定。

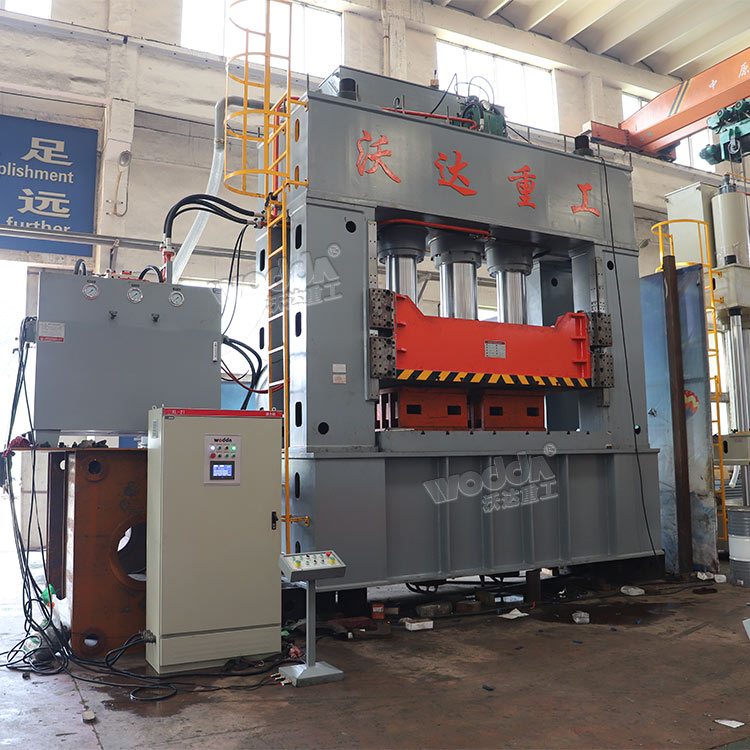

1000框架式壓力機

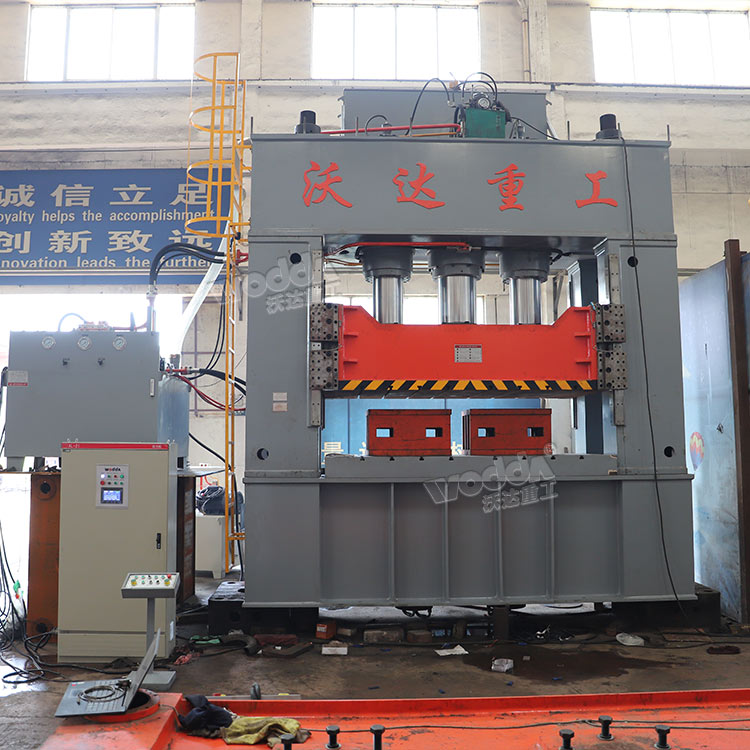

1000噸框架式液壓機車間現貨
目前框架式液壓機主要應用在下列領域：① 金屬薄板件的沖壓拉深成形工藝，主要用在汽車、家電行業中金屬覆蓋件的成形加工；② 金屬零件的壓力成形、主要包括模壓成形、金屬型材的擠壓成形、冷熱模鍛、自由鍛造等加工工藝；③ 粉末制品行業，如磁性材料、粉末冶金等；④ 非金屬材料的壓制成形，如SMC成型、汽車內飾件的熱壓成型、橡膠制品等；⑤木制品的熱壓成型，比如植物纖維板材、型材的熱壓加工；⑥ 其它應用：如壓裝、校正、塑封、壓印等工藝。
